Système solaire thermique 420 et 505L avec DrainBack 60L Inox
Chauffage et eau chaude sanitaire avec l’énergie solaire.
Le système solaire thermique de Thaleos couvre les besoins en eau chaude et chauffage des installations résidentielles et commerciales de taille moyenne.Avec un réservoir de 420 ou 505 litres et une pression maximale de 10 bars, il optimise l’énergie solaire pour des économies durables.
Système solaire thermique DrainBack
Installation au mur et sur toiture.
Raccordement Plug & Play
Structure renforcée en aluminium.
Anti-corrosion
Un unique ballon DrainBack de 60L en inox
monté sur le ballon
Ballon solaire 505 L spécialement conçu pour fonctionner comme des équipements Drainback combinés avec des aérothermes.
• Réservoir breveté ES1147517 (pour le 505L uniquement).
• Serpentin flexible en tube ondulé DN25 en inox 316L (pour le 505L uniquement).
• Aucune installation d’anode en magnésium nécessaire.
• Équipé d’une centrale solaire et d’une pompe à haut rendement.
• Réduction drastique du risque de légionellose.
• Isolation de 50 mm en polyuréthane rigide injecté.

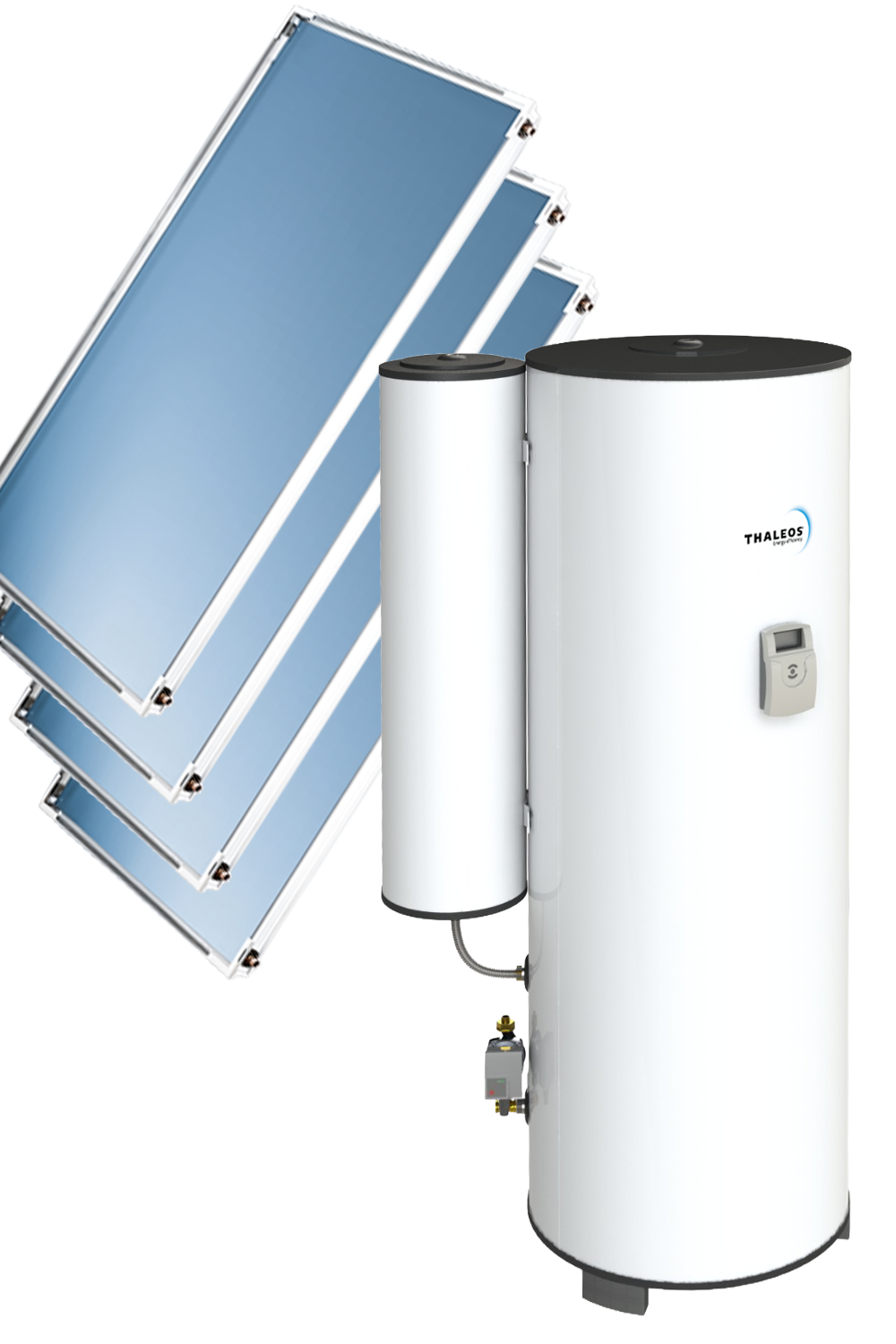

Le kit complet contient :
Ballon (420/505L) avec module de préparation ECS,
+ Panneaux solaires Thaleos FK 8209 N 4H avec kit de fixation,
+ Groupe de transfert solaire avec vase d’expansion intégré,
+ DrainBack 60L inox + Glycol dilué 60L + Accessoires de montage.
Système solaire thermique DrainBack

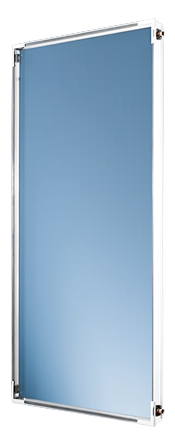

Capteur solaire thermique
- Capteur : Thaleos FK 8209N 4H
- Surface brute : 2,03 m²
- Hauteur : 173 cm
- Poids à vide : 28 kg
- Capacité : 0.86 L
- Rendement optique (ŋo) : 0.703
- Coeff. du 1er ordre (a1) : 0.963 W/m²K
- Coeff. du 2nd ordre (a2) : 0.009 W/m²K²
- Facteur d’angle d’incidence : 0.94 (IAM)
- Boitier du capteur : Profilés aluminium
- Face avant : Aluminium naturel
- Face arrière : Tôle d’aluminium
- Productivité du capteur : 695 W/m² (selon ISO9806, Davos 50°)
- Certification : SOLAR KEYMARK 011-7S2582 F, ISO 9806, EN 12975-2

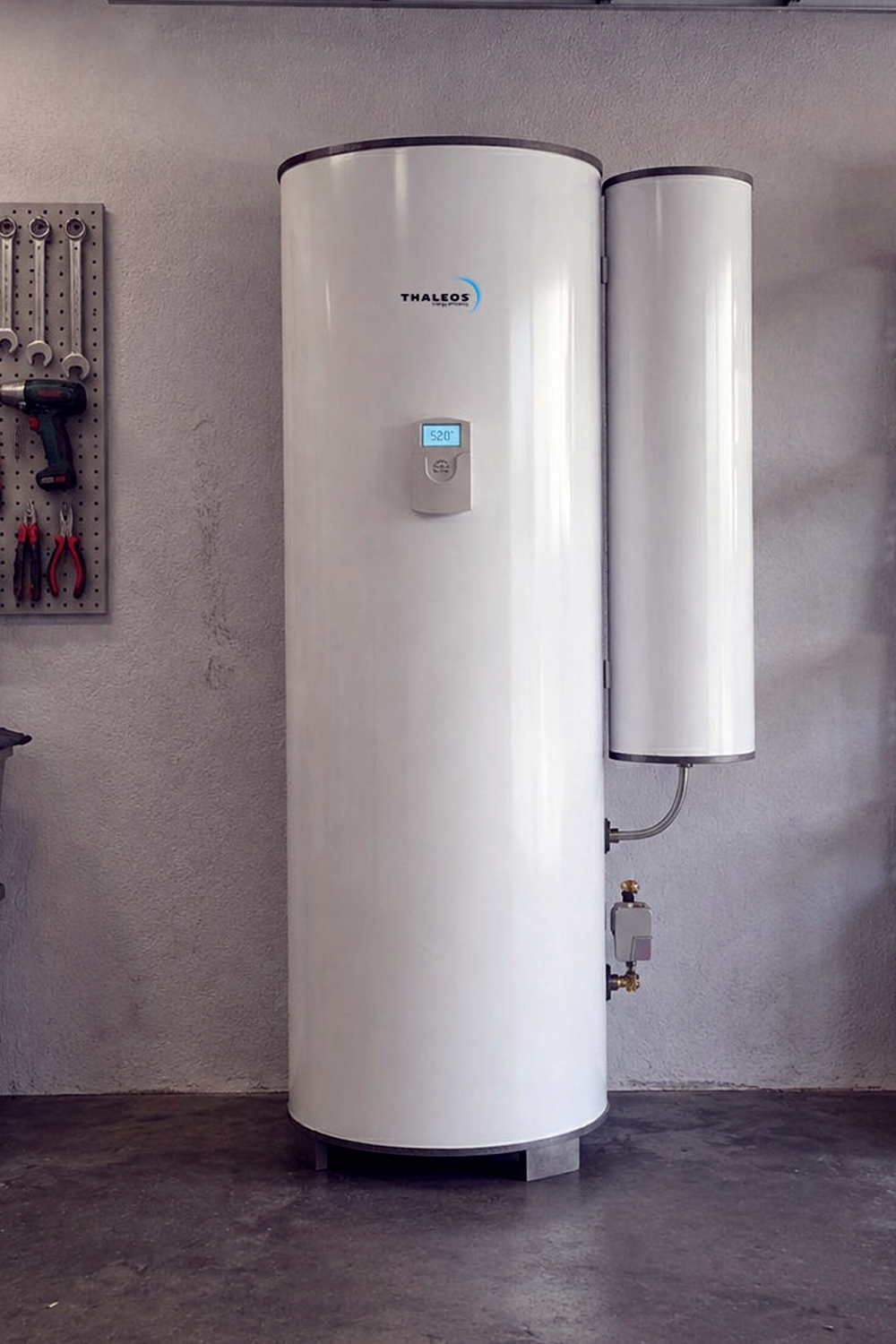

Ballon solaire 420L + DrainBack 60L
Volume secondaire : 420 L
Superficie primaire : 1,02 m²
Volume primaire : 10,20
Vase expansion / chambre DB : 8 L
Pression de service max : 9 bars
Volume secondaire : 420 L/100°C
Finition extérieure : Blanc galvanisé
Nature du fluide dans les capteurs : Eau + glycol
Diamètre : 700 mm
Hauteur : 1 616 mm
Matériel échangeur : Acier inoxydable 316L
Poids : 112 kg
Classe ERP : C
N° EPREL : 2863950

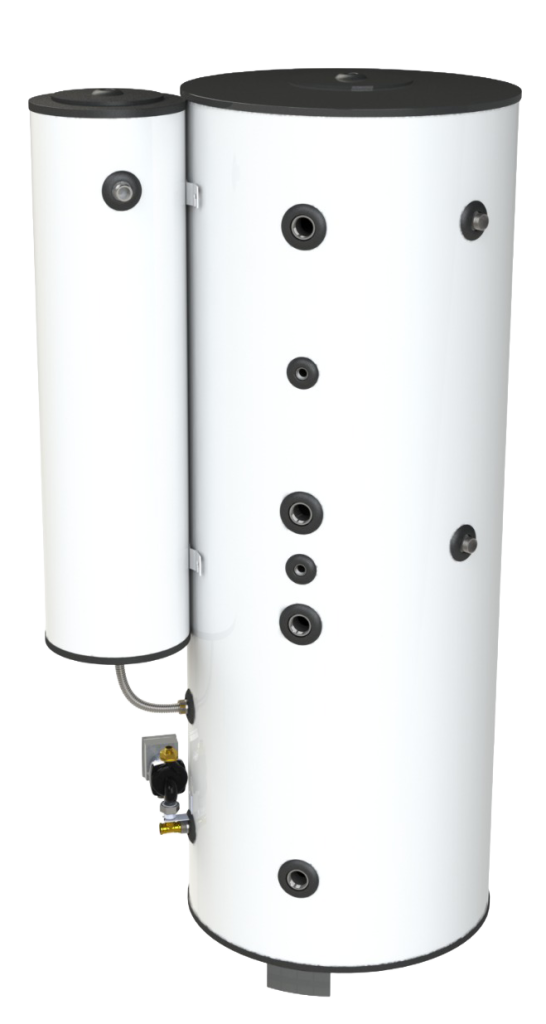

Ballon solaire 505L + DrainBack 60L
Volume secondaire : 505 L
Pression max. secondaire : 3 bar
Surface circuit consommation : 4.50 m²
Volume circuit consommation : 15 L
Pression max. consommation : 8 bar
Finition extérieure : Acier galvanisé laqué en blanc
Isolation : Polyuréthane rigide injecté.
Densité : 42 kg/m3
Épaisseur de l’isolation : 50 mm
Diamètre / Hauteur : 700 mm / 1953 mm
Poids à vide : 137 kg
Matériau ballon : Acier au carbone décapé ST37-2
Puissance de production ECS : 73.3 kW
Débit : 30 l/min
Perte de charge : 3.5 mce
Schéma général
SST avec ballon VSCH 420 ou 505 en DB
